AGH WebGIS

AGH WebGIS starten: https://qgis.aghgis.ch/lizmap

Das AGH-WebGIS ermöglicht es, raumbezogene Daten der Arbeitsgemeinschaft Höllochforschung AGH im Browser zu betrachten. Die Daten wurden mit QGIS und einer PostgreSQL Datenbank aufbereitet. Die Darstellung erfolgt über den QGIS-Server und dem Lizmap Web-Client. Die Anwendung steht allen AGH-Mitglieder:innen zur Verfügung.

Für Fragen und Verbesserungsvorschläge dürft ihr euch gerne an Felix Ziegler oder Jürg Pulfer wenden.

Letzte Änderungen

20.10.2024

Link zu 3D-Ansicht kann erzeugt werden.

11.10.2024

Im AGH-Projekt die Anzatzpunkte hinzugefügt.

13.08.2024

Zonen hinzugefügt im Projekt Alpstein.

04.03.2024

Projekt Kanton FR und VD hinzugefügt.

11.01.2024

Messstationen inkl. Grafiken hinzugefügt.

16.11.2023

Neuer Textfilter für die Suche in allen Datentabellen.

22.10.2023

Datentabelle für Messpunkte hinzugefügt.

23.09.2023

Datentabelle für Fotos hinzugefügt. Es kann nach Stichwörter gefiltert werden.

23.09.2023

Hinweistext mit Höhlenname hinzugefügt.

01.08.2023

Attribut Koordinate bei Höhleneingänge hizugefügt.

19.07.2023

Update auf Lizmap v3.6.4

04.07.2023

Bei den Messpunkten die Überdeckung hinzugefügt.

28.01.2023

Layer für Oberflächenvermessung hinzugefügt.

20.01.2023

Layer für Dokumente, Videos und Audio angepasst.

24.11.2022

PoketTopo Layer hinzugefügt, Layer für Ausgleichsrechung hinzugefügt.

23.11.2022

Bei den Layern Eingänge, Kastengang und Messpunkte wurden die Links zu den Formularen hinzugefügt.

04.09.2022

Neu kann die eigene Position mit dem Smartphone angezeigt werden.

12.07.2022

Bei AGHC den Layer POIs hinzugefügt.

18.06.2022

Layer "Messdaten 7 Tage", Medien (Video u. Dokumente) und Richtung bei den Bildern hinzugefügt.

30.03.2022

Projekt auf LV95 umgestellt.

23.02.2022

AGH Chrono hinzugefügt (Artikel sind noch Entwürfe!). Icon bei den Fotos geändert.

03.02.2022

Suche über Daten-Tabelle für Kastengang verbessert / Kastengang in Startansicht.

28.01.2022

Drucklayout für A3 hinzugefügt

14.01.2022

Beim Messzug die Attribute Länge, Azimut und Höhenunterschied hinzugefügt (gerechnete Werte)

06.01.2022

Attribute „gelöscht“, „zeichnen“, „laengenadd“, „fix“ ausgeblendet.

05.01.2022

Beschriftung hinzugefügt

04.01.2022

Atlasblätter hinzugefügt, Drucklayout angepasst

02.01.2022

Swisstop Wanderwege hinzugefügt

01.01.2022

Fotolayer aufgeteilt in Basis, Ebene A, Ebene B, Ebene C, Ebene D und Oberfläche

01.01.2022

Layer AGH Objekte – neu direkt aus der Datenbank

31.12.2021

Neue Layer: Vermessungen aus den letzten 14 und 180 Tagen


Bekannte Limitierungen


Kurzanleitung & Tipps

Einstieg: Nach dem Anmelden werden auf der Startseite alle Projekte angezeigt. Im Moment ist erst ein Projekt vorhanden. In Zukunft kommen vielleicht weitere Projekte hinzu. Beim Klicken auf das Projekt wird das Projekt geöffnet. Mit dem Home-Button kommt man wieder zurück zur Projektauswahl.

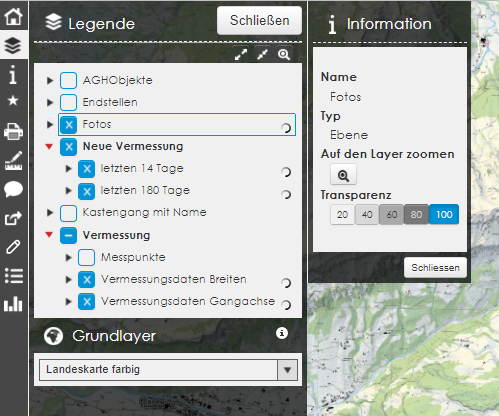

Legende, Layerverwaltung: Über das Legende-Icon können die einzelnen Layer (Ebenen) ein- und ausgeschaltet werden. Wenn ein Layer markiert wird, kann auch die Transparenz definiert oder auf den Layer gezoomt werden. Solange das Lade-Symbol noch sichtbar ist, sind noch nicht alle Daten geladen.

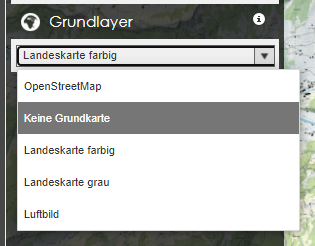

Hintergrundkarte: Hier können andere Hintergrundkarten gewählt werden. Für den Druck muss «Keine Grundkarte» gewählt werden.



Kartenübersicht: Unten rechts wird eine Projektübersicht angezeigt. Hier können auch die Koordinaten der Cursorposition abgelesen werden. Der sichtbare Bereich (blaues Rechteck) kann auch direkt an die gewünschte Position geschoben werden.

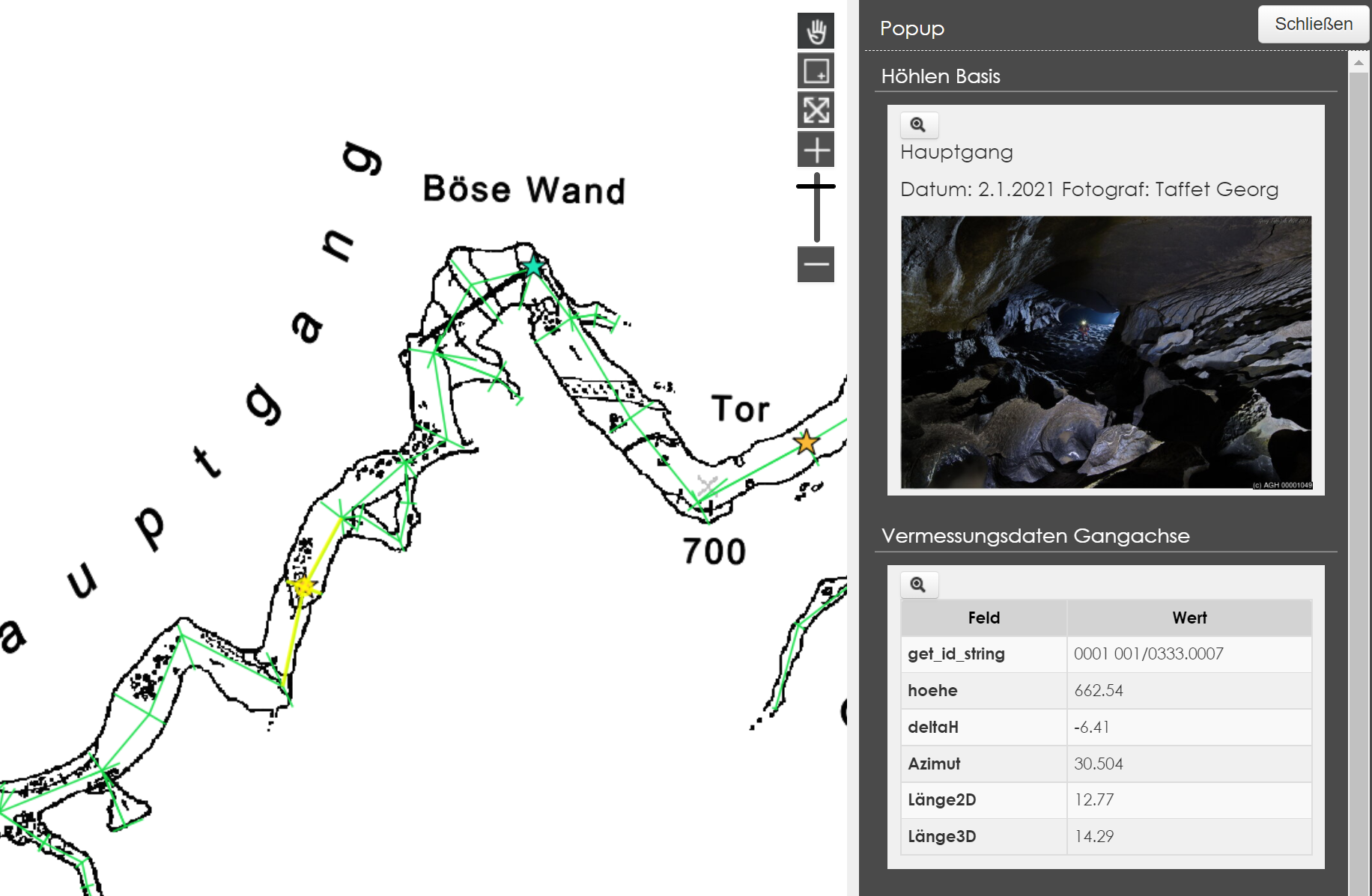

Infos abfragen: Mit dem Klick auf ein Element, werden die Elementinformationen von allen an dieser Position sichtbaren Elementen angezeigt. Z.B. bei den Fotolayern kann so eine Vorschaubild angezeigt werden.

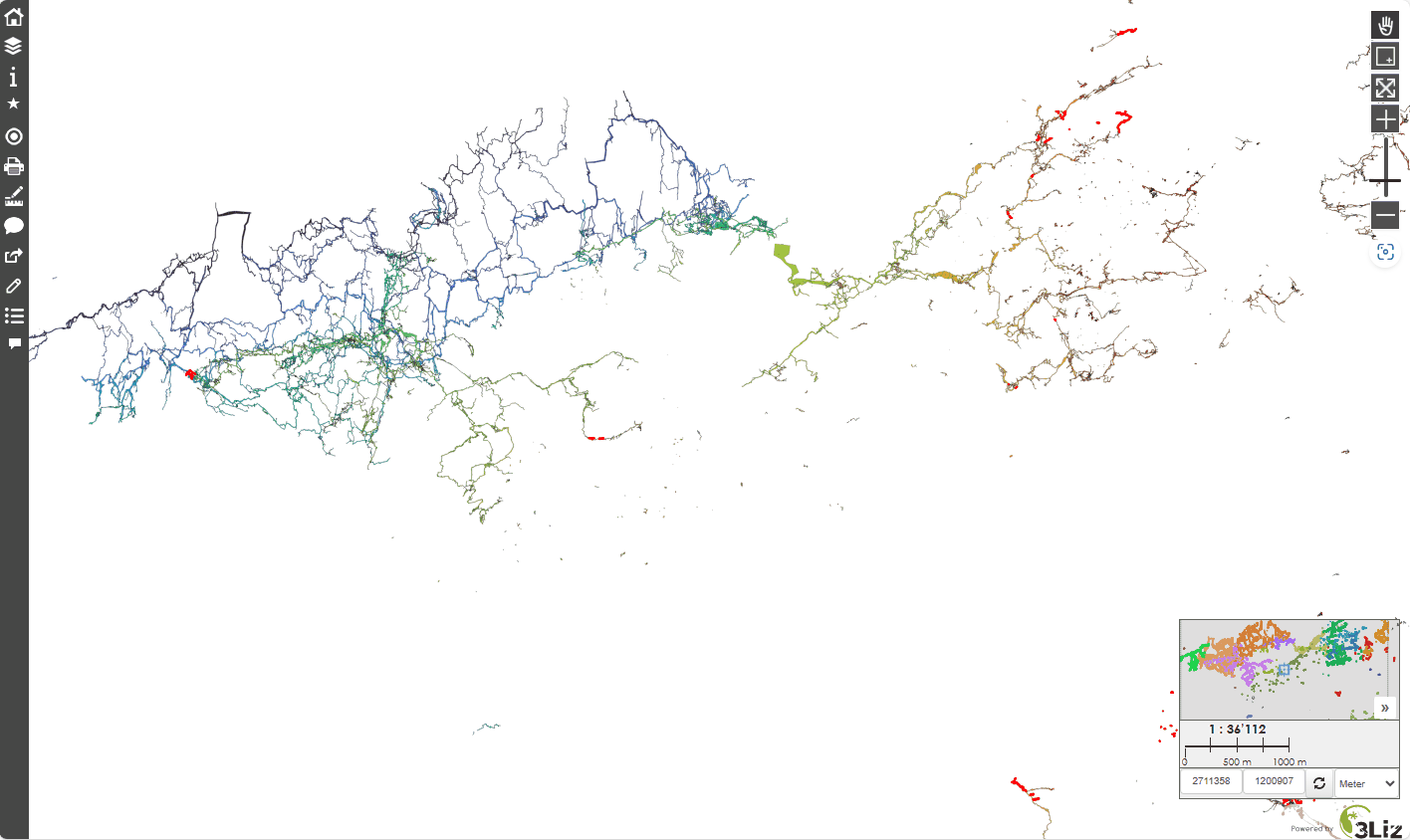

Datentabelle (Suche): Über die Datentabelle können einzelne Elemente gefiltert und somit gesucht werden. Es kann direkt zum gewünschten Objekt gesprungen werden.

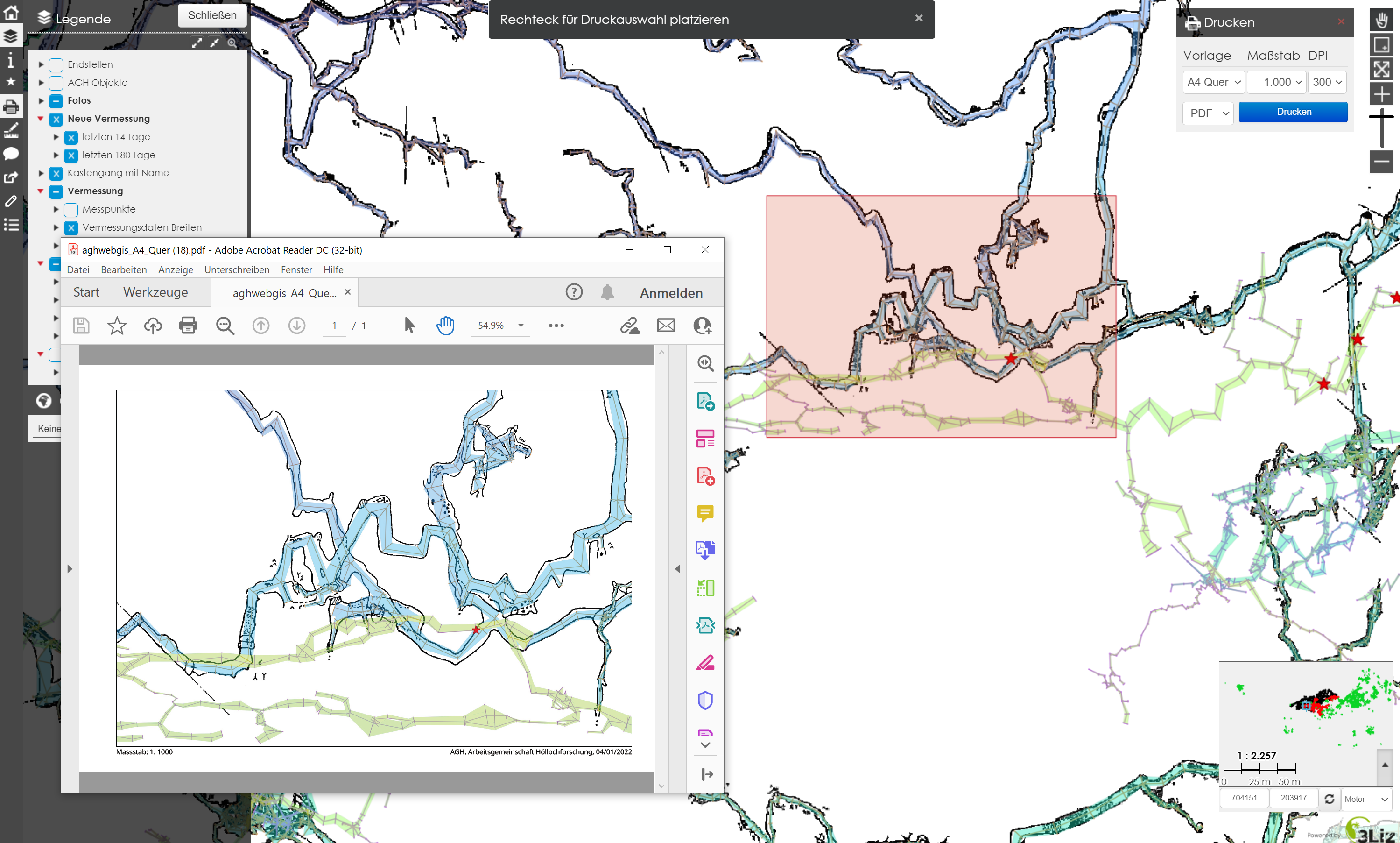

Drucken: Hier können PDF oder Bilddateien erstellt werden. Im Moment haben wir die beiden Formate A4 Hoch und A4 Quer. Auf Wunsch können auch weiter Layouts erstellt werden. Der Massstab und die Rahmenposition kann gewählt werden. Bei Drucken von Rasterdateien (Atlasblätter) sollte der DPI-Wert auf 300 gestellt werden.

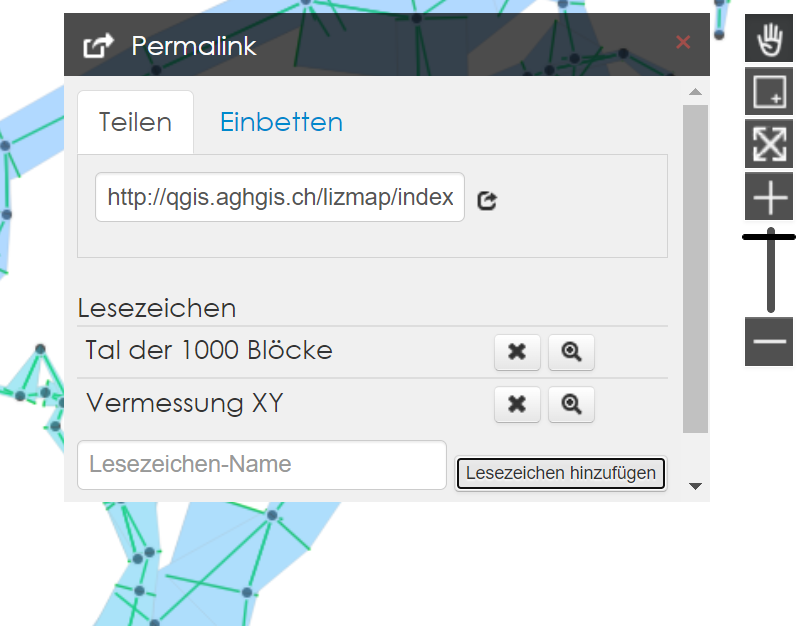

Permalink/Lesezeichen: Falls gewünscht, kann mit der Permalink-Funktion ein Link mit den aktuellen Einstellungen (Layer, Position, Zoomstufe, …) erstellt werden. Der Link kann danach kopiert und geteilt werden. Ein Log-in zum Betrachten der Daten bleibt jedoch weiterhin erforderlich. Zusätzlich kann die aktuelle Einstellung als Lesezeichen abgespeichert werden. Die Lesezeichen sind nur im eigenen Profil sichtbar.

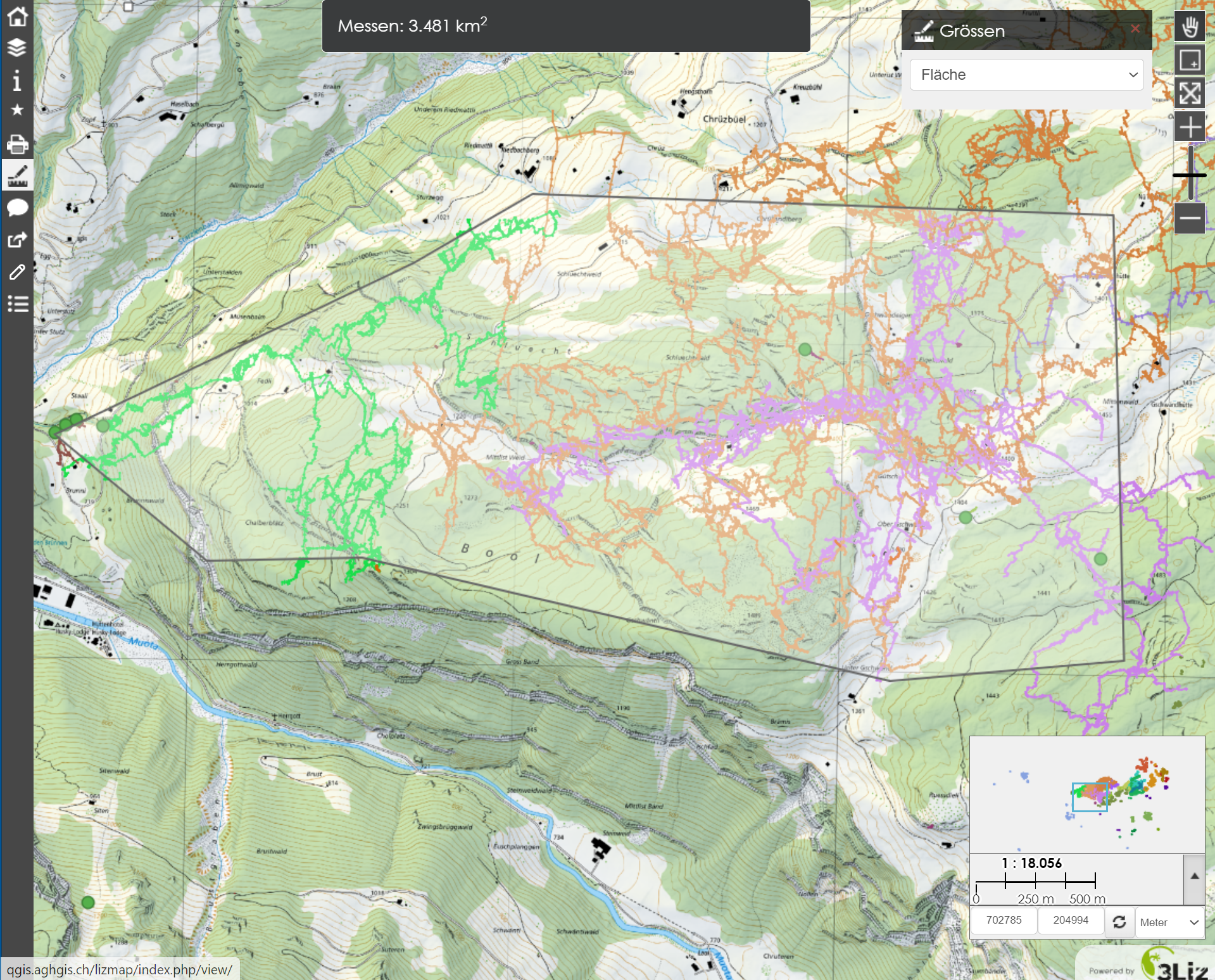

Messen: Hier können Distanzen oder Flächen gemessen werden. Alle Messungen sind 2D. Höhenunterschiede müssen über die Attributabfrage ermittelt werden. Die Winkelmessung ist in Grad und nicht wie in der Höhlenvermessung gewohnt in Gon!

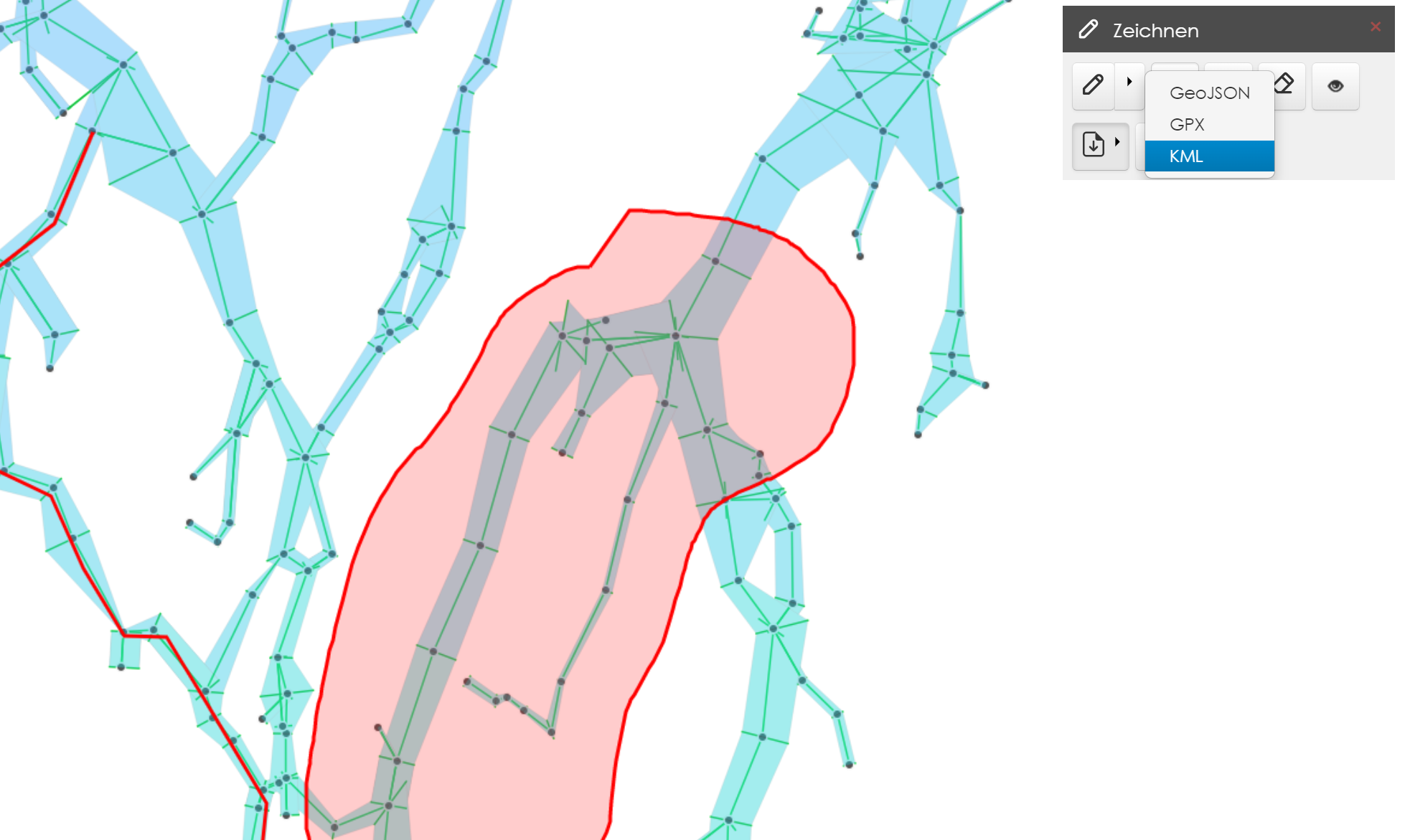

Zeichnen: Es können eigene einfache Zeichnungen gemacht werden. z.B. zum Hervorheben einer Problemstelle. Die Zeichnungen sind nur temporär und werden nicht gespeichert. Sie können jedoch z.B. als KML exportiert und später wieder importiert werden.

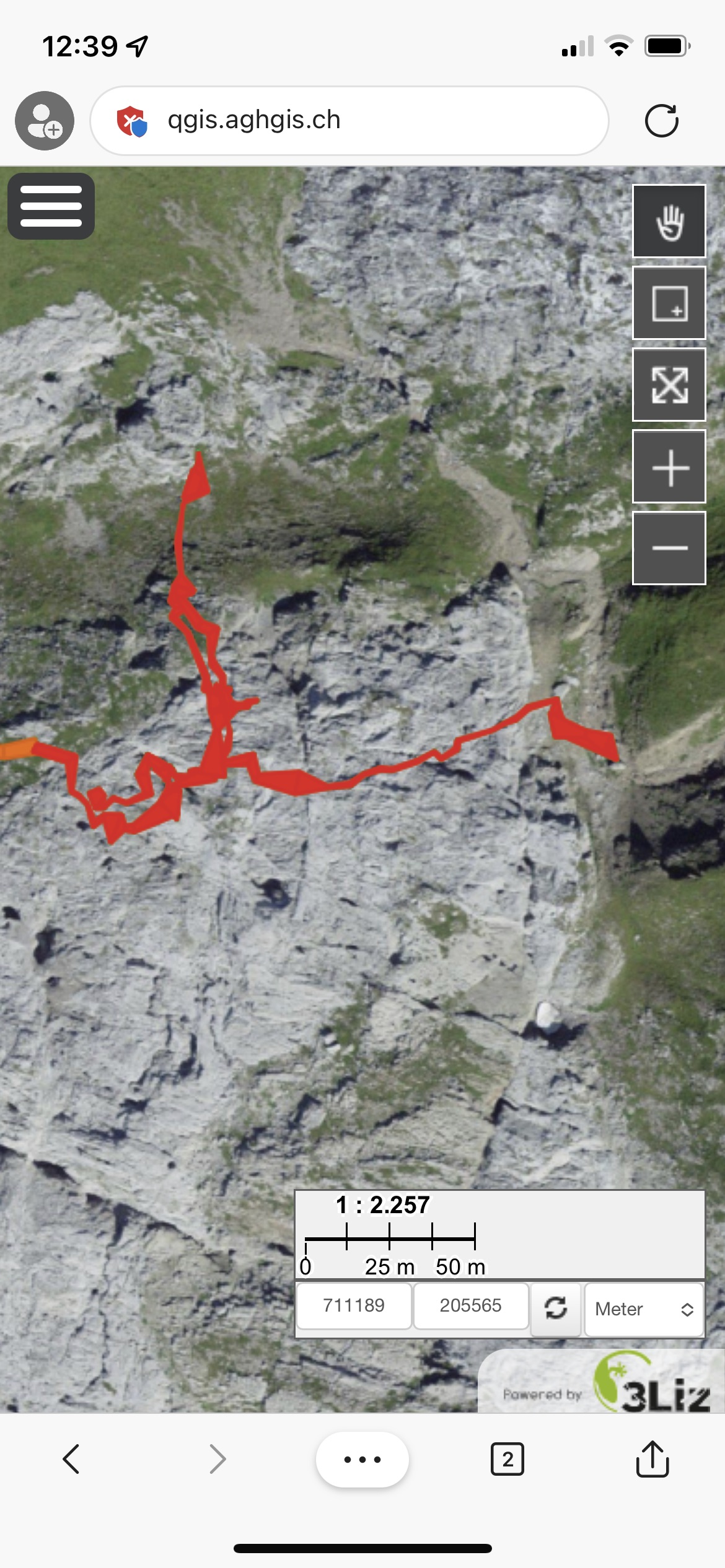

Smartphone: Die Anwendung kann mit wenigen Einschränkungen auch auf einem Smartphone genutzt werden.



20. Oktober 2024 / Jürg Pulfer
